阿泰克AI-TEK传感器转速探头采用先进的技术,当金属齿经过传感器前端时,引起磁场变化,元件检测到磁场变化,并转换成一个交变电信号,传感器内置电路对该信号进行放大、整形,输出良好的矩形脉冲信号,测量频率范围更宽,可以测量0转速,输出信号也更精确稳定,并且安装简单,广泛应用于车辆,电机,风机,汽轮机的转速测量。
阿泰克AI-TEK传感器转速探头技术参数:
1、工作电压:DC5~30V
2、测量范围:0~20KHz
3、测速齿轮形式:模数1 ~ 3(渐开线齿轮)
4、输出信号:方波,其峰峰值约等于工作电源电压幅度,与转速无关
5、工作温度:-30 ~+120℃
6、螺纹规格:M16×1×80mm或M12×1×80mm (可以定做)
7、安装间隙:1~5mm
8、重 量:约100 g
转速探头全螺纹-功率输出型
订货号# 螺纹长度(A)

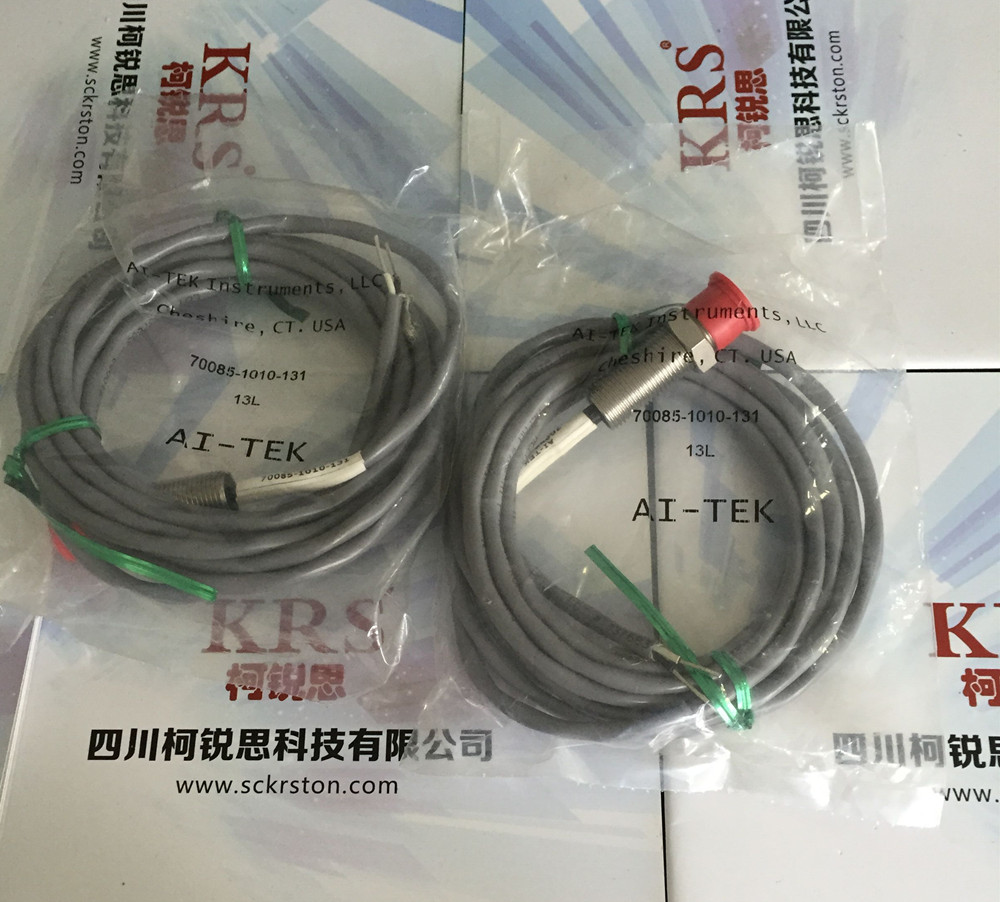

70085-1010-131 1.687(42.85)
70085-1010-214
阿泰克AI-TEK传感器转速探头规格:
输出(标准):120V(P-P)
输出(保证点):15.1V(P-P)
直流阻抗:220 欧姆
典型电感:参照 40 到 60mH
输出极性:白引线为正
工作温度:-30 到+85℃
引线长度:—131,10 英尺(3.05m)
—214,8 英尺(2.44m)
